Một trong những thiết bị trọng tâm và không thể thiếu được đối với nhà máy điện, đường dây truyền tải điện đó là tủ điều khiển bảo vệ trạm biến áp. Loại tủ này càng ngày càng được ưa chuộng vì các tính năng ưu việt như: tiết kiệm chi phí, tiết kiệm không gian đặt tủ, mỗi tủ là một ngăn lộ sẽ thuận lợi trong quản lý vận hành…Thiết bị điện Haky có nhiều năm kinh nghiệm trong việc nghiên cứu, thiết kế, sản xuất, kinh doanh thiết bị điện cho các công trình nhà máy, đường dây và trạm điện.
1. Giới thiệu khái quát về tủ điều khiển bảo vệ trạm biến áp
1.1. Tủ điều khiển bảo vệ trạm biến áp là gì?

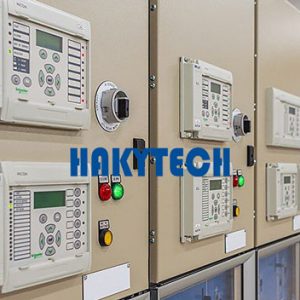

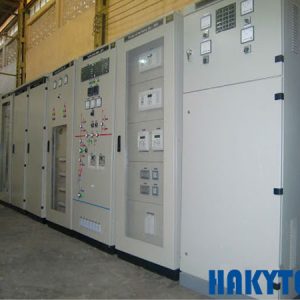

Tủ điều khiển bảo vệ trạm biến áp là tủ tích hợp bao gồm cả chức năng bảo vệ và điều khiển.

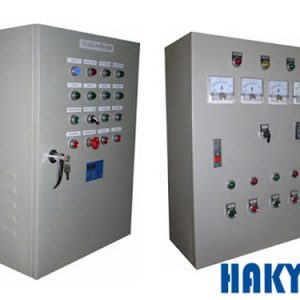

Tủ điện điều khiển bảo vệ là tủ điện động cơ dùng để điều khiển và bảo vệ động các động cơ, máy bơm… có công suất lớn trong các nhà máy, xưởng sản xuất, các trạm bơm, trạm trộn bê tông,…
Có nhiều loại tủ điện điều khiển bảo vệ khác nhau dựa vào các phương thức khởi động, điều khiển bảo vệ tùy thuộc vào loại động cơ và yêu cầu của khách hàng như là: khởi động trực tiếp, khởi động sao tam giác, khởi động mềm, biến tần,…
>> Tham khảo: Tủ điện hạ thế chất lượng tốt nhất tại Thiết bị điện Haky
1.2. Đặc điểm kỹ thuật chung của tủ điều khiển bảo vệ trạm biến áp
Trong những dự án cụ thể, đặc điểm kỹ thuật của tủ điều khiển bảo vệ trạm biến áp có thể thay đổi cho phù hợp với yêu cầu của khách hàng nhưng nhìn chung sẽ gồm các chi tiết sau đây:
- Thiết kế tuân thủ theo các tiêu chuẩn quốc tế IEC 255-5, IEC 801 – 2, IEC 801 – 3, IEC 68 – 2- 3; IEC 529; IEC 255 – 21.
- Khung tủ làm từ thép tấm dày tối thiểu 2mm, gấp định hình
- Đế tủ cao 100mm được sơn màu đen có thể tháo lắp
- Cửa tủ có thể mở góc 180o, trên cánh gắn tay cầm có khoá.
- Thiết kế với 1 hoặc 2 cánh mở sau tủ
- Thiết kế đèn LED, điều khiển bằng công tắc hành trình. Điện trở sấy và quạt thông gió điều khiển bằng thiết bị cảm biến nhiệt.
- Thanh đồng tiếp địa được đặt phía đáy tủ, tiết diện tối thiểu 70mm2, phần vỏ kim loại của các rơle và thiết bị đo được nối tới thanh này. Bu lông, ê-cu được gắn sẵn.
- Mạch dòng áp của các thiết bị đo lường đều được nối qua các khối thử nghiệm dòng áp gắn phía trước tủ.
- Mạch cấp nguồn và các mạch chức năng được bảo vệ bằng MCB có dòng cắt phù hợp. Tiếp điểm phụ được trang bị dùng cho mạch cảnh báo.
- Dây dẫn nội bộ tủ được đánh số ở hai đầu theo như sơ đồ mạch trong các bản vẽ thiết kế. Các dây dẫn được đấu nối theo các nhóm chức năng và được đưa ra các nhóm hàng kẹp tương ứng.
- Nhãn mác từng thiết bị trùng với ký tự trên bản vẽ.

2. Chức năng và tính ứng dụng của tủ điều khiển bảo vệ trạm biến áp
Tủ điều khiển bảo vệ trạm biến áp là loại tủ được sản xuất theo quy trình chất lượng ISO 9001:2015. Loại tủ này có các chức năng chính sau:
- Đảm bảo tính khả thi, ổn định và liên tục của hệ thống
- Tủ điện điều khiển bảo vệ trạm biến áp được sử dụng để điều khiển và bảo vệ các thiết bị điện trong trạm đóng cắt của hệ thống truyền tải có điện áp đến 500 kV.
- Ứng dụng và bảo vệ cho tổ máy phát điện nhà máy điện, đường dây truyền tải hoặc trạm điện đến 220kV đáp ứng theo phương thức điều khiển Mimic hay tự động, hay theo một sự giám sát điều khiển từ DCS, SCADA.
- Giám sát và bảo vệ động cơ một cách chặt chẽ.
- Bảo vệ động cơ khi xảy ra các sự cố như quá tải, mất pha và một số trường hợp khác.
- Có khả năng tự làm mát và làm mát cưỡng bức.
- Ứng dụng cao trong các nhà máy điện (nhiệt điện, thủy điện, tua bin gió,…), các trạm điện, trạm biến áp đường dây truyền tải…..
3. Phân loại tủ điều khiển bảo vệ trạm biến áp
Có 4 loại tủ bảo vệ điển hình như sau:
3.1. Tủ điều khiển bảo vệ máy biến áp
Tủ được thiết kế lắp đặt từ những điều khiển và bảo vệ so lệch dọc cho hai phía, 3 phía, 4 phía và cả 5 phía. Điều khiển và bảo vệ hạn chế chạm đất, quá dòng, quá tải, hư hỏng máy cắt.
Điều khiến thứ tự nghịch, bảo vệ nhiệt độ đầu – cuộn dây tăng cao, mức dầu và áp suất, hơi… cho MBA tăng áp, truyền tải và phân phối là máy biến áp cách ly hoặc tự ngẫu cả hai cấp điện áp, ba cấp điện áp: 110/22, 220/110kV, 500/220kV hoặc 110/35/22kV, 220/110/22kV, 500/220/110kV…

3.2. Tủ điều khiển bảo vệ đường dây
Tủ được thiết kế lắp đặt từ những điều khiển bảo vệ khoảng cách, điều khiển và bảo vệ quá dòng có hướng, bảo vệ so lệch dọc đường dây, bảo vệ pilot, dao động công suất, chống động và sự cố, bảo vệ thấp áp, quá áp, tự động đóng lặp lại, đồng bộ, bảo vệ hư hỏng máy cắt… cho các đường dây từ 15kV, 22kV, 66kV, 110kV, 220kV, 500kV, 800kV.

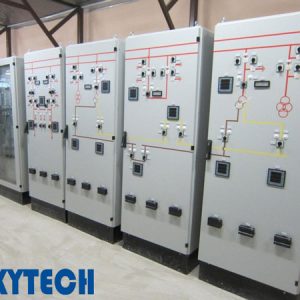

3.3. Tủ điều khiển bảo vệ ngăn lộ mạch vòng
Tủ được thiết kế lắp đặt từ những điều khiển và bảo vệ khoảng cách, quá dòng có hướng, so lệch dọc đường dây, pilot, giao động công suất, chống động vào sự cố, bảo vệ thấp áp, quá áp, tự động đóng lặp lại, đồng bộ, bảo vệ hư hỏng máy cắt… cho các đường dân từ 110kV, 220kV, 500kV, 800kV…

3.4. Tủ điều khiển bảo vệ thanh cái
Tủ được thiết kế lắp đặt từ những điều khiển và bảo vệ đơn giản như thấp áp, quá áp và chạm đất thanh cái, sa thải phụ tải cho các hệ thống thanh cái có cấp điện áp 15kV, 22kV, 35kV, 66kV và những điều khiển và bảo vệ phức tạp như lệch thanh cái theo phương thức tổng trở thấp hoặc tổng trở cao, chống hư hỏng máy cắt, liên động khoá… cho các thanh cái có cấp điện áp 110kV, 220kV, 500kV, 800kV

Ngoài những loại tủ điều khiển bảo vệ trạm biến áp bên trên, Thiết bị điện Haky còn cung cấp cho khách hàng những loại tủ điều khiển khác, có thể kể đến như:
Đây đều là những sản phẩm chất lượng và được tin dùng khá nhiều tại Thiết bị điện Haky. Nếu quý khách đang có nhu cầu thì hãy tham khảo ngay nhé!
4. Một số ưu điểm khi sử dụng tủ điều khiển bảo vệ trạm biến áp
Tủ điều khiển bảo vệ trạm biến áp ngày càng được ưa chuộng vì các tính năng ưu việt như: tiết kiệm chi phí, tiết kiệm không gian đặt tủ, mỗi tủ là một ngăn lộ sẽ thuận lợi trong quản lý vận hành…
- Tủ được thiết kế, sản xuất đảm bảo cho độ an toàn cao nhất cho người vận hành, đơn giản trong vận hành.
- Tủ điều khiển bảo vệ trạm biến áp với ưu điểm là có cơ cấu gọn nhẹ, đơn giản, dễ sử dụng có tích hợp sẵn các chức năng điều khiển và bảo vệ
- Có khả năng tùy biến cao, chọn được nhiều chế độ hoạt động cũng như có thông số kỹ thuật cao. Bạn cũng có thể dễ dàng thay thế khi gặp sự cố và bảo dưỡng, dễ dàng kết nối với các hệ thống quản lý cấp cao hơn.

5. Tại sao nên mua tủ điều khiển bảo vệ trạm biến áp tại Thiết bị điện Haky?
Tủ điều khiển bảo vệ trạm biến áp ở đâu giá rẻ chiết khấu cao? Bạn đang tìm đơn vị cung cấp tủ điều khiển bảo vệ trạm biến áp?
Tủ điều khiển bảo vệ trạm biến áp được cung cấp bởi Thiết bị điện Haky giá luôn rẻ hơn 10% – 15% so với thị trường.
Thiết bị điện Haky hỗ trợ thiết kế thi công theo yêu cầu, hướng dẫn hỗ trợ lắp đặt miễn phí. Luôn cung cấp hàng chính hãng, nói không với hàng kém chất lượng. Thời gian bảo hành lên tới 6 tháng.
Đội ngũ kỹ thuật với trình độ cao, có kinh nghiệm trong nhiều năm, đảm bảo phục vụ tốt nhất cho nhu cầu của bạn.
Thiết bị điện Haky là đơn vị cung cấp tủ điều khiển bảo vệ trạm biến áp số 1 tại Việt Nam. Gọi ngay cho chúng tôi qua hotline 0932.398.236 hay truy cập qua website Thietbidienhaky.com để được hỗ trợ.
