Tủ điện phân phối hạ thế là một bộ phận quan trọng của tất cả các hạng mục công trình xây dựng. Từ các trạm biến áp, hệ thống truyền tải phân phối tiêu thụ điện hay nhà máy điện đều không thể thiếu bộ phận này. Vậy tủ điện phân phối hạ thế là gì, có chức năng ra sao? Hãy cùng tìm hiểu qua bài viết dưới đây của Thiết bị điện Haky.
Table of Contents
I. Tủ điện phân phối là gì?
Tủ phân phối hạ thế là thiết bị có chức năng phân chia nguồn điện được cấp thành các mạch riêng biệt. Mỗi mạch đều được quản lý bằng cầu chì hoặc các thiết bị chuyển mạch lắp đặt trong tủ điện.
Do vậy, tủ điện phân phối thường được dùng để lắp đặt và bảo vệ cho các thiết bị điều khiển và đóng cắt điện. Tủ điện phân phối sẽ phân phối điện đến các công trình, đảm bảo an toàn điện cho người sử dụng trong quá trình vận hành.
II. Cấu tạo chính của tủ điện phân phối hạ thế
Tủ điện phân phối được cấu thành bởi những yếu tố sau đây:
1. Chất liệu
Tủ điện phân phối thường được làm từ kim loại, composite và có sự đa dạng về độ dày, kích thước tùy vào mục đích sử dụng và yêu cầu riêng của các công trình. Các chất liệu này sẽ được phủ một lớp sơn tĩnh điện hoặc pha nhăn các màu sắc khác nhau để đảm bảo yêu cầu thiết kế trong xây dựng.
Bên cạnh đó, thép, mạ, kẽm cũng là những vật liệu được ưa chuộng trong các công trình thuộc lĩnh vực thực phẩm, y tế,… vì chúng có đặc tính không gỉ sét. Các bộ phận như nắp, vỏ tủ điện, lưng tủ, 2 bên hông tủ đều có thể tháo lắp linh hoạt, thuận tiện trong quá trình lắp đặt và sửa chữa.
>>> Tủ điện là gì? Cấu tạo & Phân loại các loại tủ điện hiện nay
2. Đặc tính tiêu chuẩn
- Thành phần vật liệu: Thép không gỉ, inox
- Kích thước tủ điện tiêu chuẩn: Chiều cao từ 200mm – 2200mm, chiều rộng trên 200mm, chiều sâu từ 150mm – 1000mm
- Độ dày vật liệu: 2.0mm, 1.2mm, 1.0mm
- Màu sắc thông dụng: Màu xám, màu cam, màu kem nhăn
III. Những chức năng của tủ điện phân phối hạ thế
Thông thường, tủ điện phân phối hạ thế có 2 chức năng chính là:
- Bảo vệ các thiết bị điện quan trọng: rơ-le, dụng cụ đo chỉ thị, thiết bị chuyển mạch, bảng cầu chì,… trước các tác động cơ học, dao động và môi trường bên ngoài,… có thể làm ảnh hưởng đến hoạt động của tủ điện phân phối.
- Bảo đảm an toàn cho tính mạng của con người, tránh khỏi các sự cố bị điện giật gián tiếp hoặc trực tiếp.
IV. Phân loại tủ điện phân phối hạ thế thông dụng
Để đáp ứng nhu cầu sử dụng cụ thể trong nhiều trường hợp, tủ điện phân phối hạ thế đã được phân ra thành từng loại riêng biệt là:

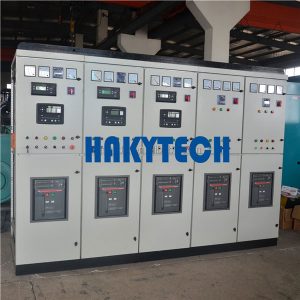

1. Tủ điện phân phối tổng MSB
Tủ điện phân phối tổng MSB thường được lắp đặt ngay sau các trạm hạ thế (từ 15kV xuống 380VAC) và trước tủ điện phân phối DB, có chức năng chính là đóng/ngắt, bảo vệ hệ thống điện phụ tải an toàn với dòng điện định mức lên đến 6300A.
Tủ MSB được thiết kế với nhiều ngăn có chức năng riêng biệt như ngăn chứa MCCB.MCB ngõ ra tải, ngăn chứa ACB/MCCB tổng, ngăn chứa khối chuyển nguồn ATS,…
Hiện nay, tủ điện phân phối tổng MSB thường được dùng trong các mạng hạ thế và hệ thống mạng phân phối điện tại phòng kỹ thuật điện tổng ở các công trình công nghiệp như nhà xưởng, nhà máy, trung tâm thương mại,…

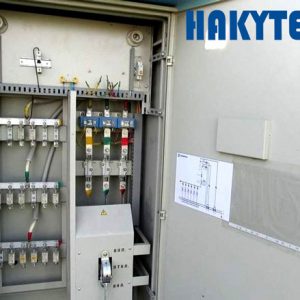

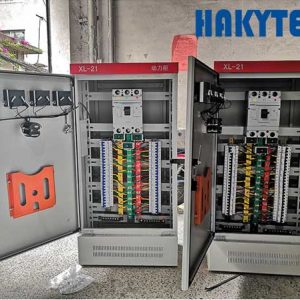

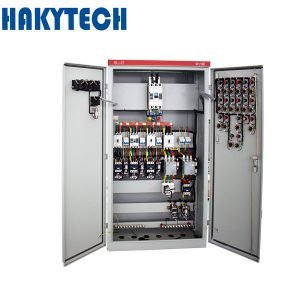

2. Tủ điện phân phối DB
Tủ điện phân phối DB thường được sử dụng trong mạng điện hạ thế và đặt ngay sau tủ phân phối tổng MSB. Dòng điện định mức của tủ DB có thể đạt 1000A nên bộ phận này thường được dùng để cung cấp điện cho 1 nhóm thiết bị hoặc thiết bị đầu cuối như động cơ, máy bơm,…
Bên cạnh đó, tủ điện phân phối DB cũng là loại tủ nhỏ nhất, được đặt gần các phụ tải. Thiết kế bên trong tủ điện này chỉ có MCB/RCCB, cầu chì, đèn báo pha. Một số tủ đặc biệt khác thì có gắn thêm ampe kế, volt kế, đồng hồ kWh, tụ bù,…
Dòng tủ này thường được lắp đặt tại phòng vận hành ở các công trình nhà xưởng, trung tâm thương mại, nhà máy, khu chung cư,…
3. Tủ điện ATS
Tủ điện ATS là thiết bị chuyển đổi nguồn tự động. Nó có chức năng như một máy phát tự khởi động và đóng điện cho phụ tải khi mất điện. Khi phục hồi được nguồn điện thì hệ thống sẽ tự động chuyển nguồn trở lại và tự ngắt máy phát.
Loại tủ này thường được dùng trong những nơi có phụ tải cần được cấp điện liên tục hoặc những nơi thường xuyên xảy ra sự cố mất điện đột ngột như khu chung cư, khu công nghiệp, trung tâm thương mại,…. Vai trò của tủ điện ATS là bảo vệ máy phát và lưới điện khi gặp các tình huống như mất trung tính, mất pha, sụt áp,…
4. Tủ điện phân phối bù công suất phản kháng
Tủ điện bù công suất phản kháng có chức năng làm tăng hệ số công suất bằng cách dùng bộ tụ bù làm nguồn công suất phản kháng. Thiết bị này thường có thiết kế gồm nhiều bước tụ, mỗi bước tụ được điều khiển bằng Contactor và việc đóng/ngắt contactor sẽ thay đổi số lượng tụ bù vận hành song song.
Dòng tủ này được ứng dụng nhiều trong hệ thống điện dùng phụ tải có tính cảm kháng cao như phòng kỹ thuật ở các công trình,…
V. Thiết bị điện Haky – Đơn vị cung cấp tủ điện phân phối uy tín, chất lượng
Thiết bị điện Haky là địa chỉ cung cấp dịch vụ và giải pháp kỹ thuật về hệ thống cơ điện hàng đầu TP. Hà Nội. Với nhiều năm phát triển và xây dựng thương hiệu, chúng tôi đã cung cấp dịch vụ điện cho hàng chục dự án với nhiều mảng thị trường khác nhau từ nhà máy, trung tâm thương mại, khách sạn, chung cư cao tầng, bệnh viện, trường học,…
Với hệ thống máy móc, dây chuyền sản xuất cùng phần mềm thiết kế hiện đại, các sản phẩm tại Thiết bị điện Haky không chỉ đảm bảo chất lượng mà còn linh hoạt đáp ứng mọi nhu cầu từ phía khách hàng nhanh chóng. Chúng tôi cam kết cung cấp đầy đủ về chứng nhận chất lượng sản phẩm và mọi thông tin về nguồn gốc xuất xứ hàng hóa rõ ràng để khách hàng yên tâm khi sử dụng
Trên đây là những thông tin chi tiết về tủ phân phối hạ thế mà Thiết bị điện Haky tổng hợp và chia sẻ đến bạn. Nếu bạn có mong muốn sở hữu tủ phân phối hạ thế uy tín, chất lượng thì hãy liên hệ ngay với Thiết bị điện Haky qua Hotline 0932398236 hoặc Website thietbidienhaky.com để được đội ngũ nhân viên của công ty tư vấn tận tâm và báo giá chi tiết.
