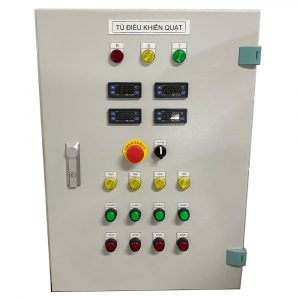

Hình 1: Tủ điện điều khiển quạt thông gió

Tủ điện điều khiển quạt

Chúng tôi cam kết:

Cung cấp các sản phẩm dịch vụ có chất lượng tốt nhất.
Bảo hành 12-18 tháng.
Giao hàng đúng tiến độ. Miễn phí giao hàng trong nội thành.
Cung cấp đầy đủ về chứng nhận chất lượng sản phẩm (C/Q).
Cung cấp thông tin về nguồn gốc xuất xứ hàng hóa rõ ràng (C/O).
Cung Cấp giấy tờ ủy quyền trực tiếp từ nhà sản xuất, hãng sản xuất.
Các sản phẩm không vi phạm bản quyền, thương hiệu, nhãn mác…
Dịch vụ kỹ thuật chính xác, nhanh chóng, tận tình, chu đáo.
Cùng tôn chỉ: “Chất lượng là uy tín của chúng tôi”

Liên hệ tư vấn thiết kế, sản xuất, lắp đặt trọn gói

Nếu bạn đang có nhu cầu tư vấn thiết kế, mua sắm, lắp đặt, thi công hay có nhu cầu tìm hiểu về Tủ điện điều khiển quạt. Hãy đừng ngần ngại liên hệ với chúng tôi, Công ty TNHH giải pháp kỹ thuật công nghệ HAKY, nơi đây có đội ngũ cán bộ, công nhân viên được đào tạo bài bản, nhiều năm kinh nghiệm sẽ tận tình tư vấn, báo giá cho bạn.

Hotline 0932398236

Hỗ trợ Zalo

Category: Tủ Điện Công Nghiệp

Description
Reviews (0)

Rate this product

1. Tủ điện điều khiển quạt

Về cơ bản tủ điện điều khiển quạt tương tự như tủ điện điều khiển động cơ.

Quạt công nghiệp nghiệp, quạt thông gió, quạt hút khói có nhiệm vụ lư thông không khí cho khu vực trong toà nhà hay nhà xưởng công nghiệp… Để bật tắt quạt có thể dùng phương pháp bật/tắt thông qua Aptomat, tuy nhiên đối với các quạt có công suất lớn, điện áp 3 pha, việc bật/tắt trực tiếp bằng Aptomat sẽ không hợp lý, trong nhiều trường hợp có thể gây hư hại cho hệ thống điện (dòng khởi động lớn, gây sụt áp hệ thống) và giảm tuổi thọ của quạt. Chính vì điều đó tủ điện điều khiển quạt đã được ra đời nhằm giúp bảo vệ quạt và vận hành tự động khi cần thiết.

Về cơ bản tủ điện điều khiển quạt có chức năng và cấu tạo tương tự như tủ điện điều khiển động cơ.

2. Chức năng của tủ điện điều khiển quạt

Chế độ bảo vệ: Bảo vệ quạt không bị quá áp, mất pha, quá dòng khi hoạt động. Bảo vệ mất pha đảo pha của tủ điều khiển quạt công nghiệp, quạt thông gió, quạt hút khói giúp cho quạt hoạt động tránh bị quay ngược chiều khi nguồn đầu vào đảo pha. Tương tự như vậy là bảo vệ quạt không bị quá áp. Tính năng bảo vệ quá dòng giúp cho quạt được bảo vệ an toàn khi xảy ra sự cố.

Chế độ vận hành: Tủ điều khiển quạt công nghiệp, quạt hút khói, quạt thông gió được vận hành theo hai chế độ: Chế độ bằng tay và chế độ tự động. Khi ở chế độ bằng tay, người vận hành thực hiện thao tác bằng tay ở bất kỳ thời điểm nào thông qua nút nhấn trên mặt tủ. Khi ở chế độ tự động, tủ điều khiển quạt công nghiệp, quạt hút khói, quạt thông gió sẽ hoạt động theo thời gian được cài đặt trước hoặc theo các tín hiệu cảm biến, tín hiệu báo cháy … Do đó rất an toàn cho con người khi sử dụng.

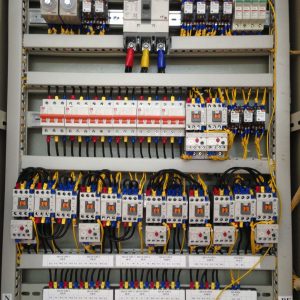

Tủ điều khiển quạt công nghiệp, quạt thông gió, quạt hút khói được chia làm hai thành phần: Phần điện động lực và phần điều khiển. Phần điện động lực có tác dụng cấp nguồn 1 pha hoặc 3 pha. Phần điều khiển để điều khiển quạt theo mong muốn. Phần điện động lực có các thành phần con như: Attomat MCCB, MCB … Phần điều khiển quạt có các modun con như: contactor, rơ le nhiệt, bộ điều khiển PLC, khởi động mềm, biến tần, nút nhấn, đèn báo …. tuỳ vào yêu cầu hệ thống cần điều khiển.

3. Thông số kỹ thuật tủ điện điều khiển quạt

Danh Mục	Thông số kỹ thuật cơ bản
Tiêu chuẩn	IEC 60439-1, IEC 60529
Điện áp định mức	220-230/380-415 VAC
Dòng cắt	6kA – 50kA
Tần số	50Hz / 60Hz
Dòng điện tối đa	10÷1250A hoặc theo yêu cầu khách hàng.
Phương pháp khởi động	Khởi động trực tiếp, khởi động sao-tam giác, khởi động mềm, bộ điều khiển biến tần…tuỳ vào quy mô hệ thống và yêu cầu của khách hàng.
Cấp bảo vệ (IP)	IP 43 – IP 55
Độ tăng nhiệt tối đa	50°C
Chế độ vận hành	Bằng tay bằng nút nhấn và tự đông (Auto/Man)
Vỏ tủ điện	Tôn tấm sơn tĩnh điện, tôn Zam, tôn mạ kẽm, inox 304, inox 316.
Bề mặt	Màu vật liệu hoặc mạ kẽm, sơn tĩnh điện RAL 7032, RAL 7035 và các màu khác theo yêu cầu khách hàng
Kết cấu	– Tủ điện một lớp cánh, tủ điện hai lớp cánh hoặc yêu cầu kỹ thuật của khách hàng. – Vỏ tủ điện: bằng tôn hoặc inox dày 1.5mm – 2mm. – Phụ kiện: đảm bảo tính kỹ thuật, mỹ thuật và tiện ích trong lắp đặt Thiết kế kiểu tủ điện trong nhà hoặc tủ điện ngoài trời

4. Ứng dụng

Tủ điện điều khiển quạt được ứng dụng nhiều trong các hệ thống thông gió, cụ thể:

Tủ điện hút khói, tủ điện tăng áp cầu thang: Dùng cho hệ thống phòng cháy chữa cháy
Trong hệ thống thông gió: Dùng nhiều trong các tầng hầm, văn phòng làm việc các toà nhà chung cư, văn phòng, khách sạn, sân bay…
Tủ điện thông gió công nghiệp: Dùng nhiều cho các nhà xưởng công nghiệp…
