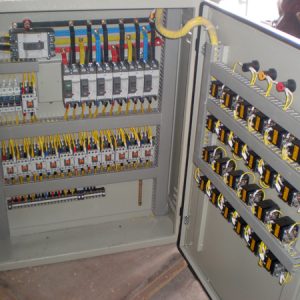

1. Tủ điện điều khiển động cơ (MCC)
Tủ điện điều khiển động cơ MCC (Motor Control Center) dùng để điều khiển và bảo vệ các động cơ như máy bơm, quạt, cầu trục,… Tủ điều khiển dụng phương thức khởi động và điều khiển tùy thuộc vào loại động cơ và yêu cầu của khách hàng như: khởi động trực tiếp, khởi động sao – tam giác, khởi động mềm, biến tần…

2. Các phương pháp thường dùng để khởi động động cơ
2.1. Khởi động trực tiếp (DOL)
Phương pháp khởi động trực tiếp được xem là loại khởi động tiện dụng nhất bởi tính đơn giản hóa vận hành và phù hợp với nhiều đông cơ công suất khác nhau. Có thể đóng những các pha động cơ từ trực tiếp vào ba pha nguồn bằng những công tắc cơ khí.
Phương pháp này có ưu điểm đơn giản, giá rẻ, moment khởi động lớn, thời gian khởi động ngắn. Tuy nhiên dòng khởi động lớn (4-8-10 lần dòng định mức), gây sụt áp lưới; gây sốc và hao mòn cơ khí động cơ, không điều chỉnh được tham số khởi động.
Do vây phương án này thường được dùng với các động cơ nhỏ (<10kW) và yêu cầu moment khởi động lớn (đầy tải).

2.2. Khởi động sao tam giác (Star/Delta)
Phương pháp khởi động sao tam giác được sử dụng nhằm mục đích giảm dòng khởi động trong quá trình khởi động cơ. Đây cũng là phương áp đơn giản, chi phí rẻ hơn so với khởi động mềm hoặc biến tần.
Phương pháp này có ưu điểm giảm dòng khởi động xuống 1/3 lần so với khởi động trực tiếp, hạn chế gây sụt áp cho lưới điện, hạn chế sốc cơ khí và tiết kiệm nhiều về mặt chi phí…. Tuy nhiên phương pháp này lại có nhược điểm xuất hiện xung dòng điện tại thời điểm chuyển dổi sao – tam giác, moment lúc khởi động thấp và yêu cầu động cơ có 6 đầu ra.
Phương pháp này thường được sử dụng nhiều để khởi động không tải hoặc tải nhỏ; động cơ 6 đầu dây, nơi yêu cầu về khởi động một lần cho toàn bộ quá trình vận hành …


2.3. Khởi động mềm (Softstarter)
Khởi động mềm là phương pháp khởi động không thay đổi tần số nguồn cấp giống như biến tần, thay vào đó nó tăng dần điện áp cấp vào động cơ từ một mức điện áp định trước lúc vừa khởi động lên đến điện áp định mức.
Phương pháp này có ưu điểm là hạn chế dòng khởi động đồng thời điều chỉnh momen mở máy một cách hợp lý, bất kể đó là khởi động không tải hay có tải, và hầu như tất cả các khởi động mềm đều có tích hợp sẵn các chức năng bảo vệ động cơ.
Ngoài ra nó còn có chức năng dừng mềm như biến tần, loại trừ được các hiện tượng xấu như xung áp lực nước, tăng vọt áp suất trong hệ thống bơm và tránh các hư hỏng cho các vật liệu dễ vỡ khi được tải trên băng chuyền, làm tăng tuổi thọ các chi tiết truyền dẫn lực.
Nhược điểm của phương pháp khởi động này là giá thành khá cao và dòng điện khởi động lớn có thể ảnh hưởng đến mạng lưới điện, tuy nhiên hiện nay đã có một số giải pháp cho nhược điểm này.
Hiện nay, phương pháp khởi động dùng khởi động mềm được ứng dụng vào một số lĩnh vực như động cơ điện cho việc chuyên chở vật liệu, động cơ bơm, động cơ vận hàng non tải lâu dài, động cơ có bộ chuyển đổi, động cơ có quán tính lớn như băng chuyền, thang máy, máy ép, máy dệt, máy khuấy…

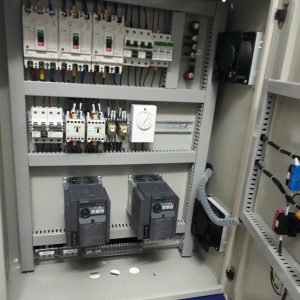

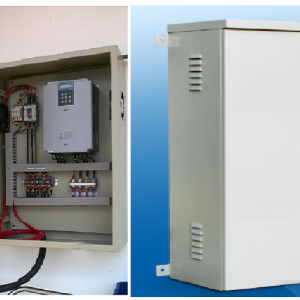

2.4. Khởi động dùng biến tần:
Phương án này có đầy đủ các ưu điểm của khởi động mềm, ngoài ra có thể thay đổi tốc độ động cơ. Ưu điểm tiết kiệm điện năng, tận dụng tối đa công suất làm việc. Khởi động bằng biến tần giúp ổn định điện áp, tránh gây sụt áp cho các thiết bị điện khác. Biến tần còn có chức năng bảo vệ động cơ khí ngắn mạch, quá tải, mất pha, điện áp cao thấp giúp động cơ bền bỉ tăng tuổi thọ cho động cơ.
Nhược điểm của phương pháp này là giá thành cao hơn các phương pháp khởi động đã nên ở trên.
Ứng dụng của phương pháp khởi động biến tần hiện nay gồm có quạt – bơm ly tâm, băng chuyền, máy đúc ép, náy nén, máy trộn, máy tháo tời – tời điện, máy ly tâm, cần trục, pa lăng… nơi có chế độ làm việc cần phải khởi động, thay đổi tốc độ, moment… liên tục

3. Thông số kỹ thuật tủ điện điều khiển động cơ MCC
Danh Mục | Thông số kỹ thuật cơ bản |
Tiêu chuẩn | IEC 60439-1, IEC 60529 |
Điện áp định mức | 220-230/380-415 VAC |
Dòng cắt | 6kA – 50kA |
Tần số | 50Hz / 60Hz |
Dòng điện tối đa | 10÷1250A hoặc theo yêu cầu khách hàng. |
Bộ điều khiển khởi động bơm | Khởi động trực tiếp, khởi động sao – tam giác, khởi động mềm, bộ điều khiển biến tần… |
Cấp bảo vệ (IP) | IP 43 – IP 55 |
Độ tăng nhiệt tối đa | 50°C |
Vỏ tủ điện | Tôn tấm sơn tĩnh điện, tôn Zam, tôn mạ kẽm, inox 304, inox 316. |
Bề mặt | Màu vật liệu hoặc mạ kẽm, sơn tĩnh điện RAL 7032, RAL 7035 và các màu khác theo yêu cầu khách hàng |
Kết cấu | – Tủ điện một lớp cánh, tủ điện hai lớp cánh hoặc yêu cầu kỹ thuật của khách hàng.
– Vỏ tủ điện: bằng tôn hoặc inox dày 1.5mm – 2mm. – Phụ kiện: đảm bảo tính kỹ thuật, mỹ thuật và tiện ích trong lắp đặt Thiết kế kiểu tủ điện trong nhà hoặc tủ điện ngoài trời |
4. Ứng dụng của tủ điện điều khiển động cơ MCC
Tủ điện điều khiển động cơ MCC được ứng dụng trong rất nhiều công trình như building, văn phòng, nhà máy, khu công nghiệp để điều khiển cho các động cơ bơm nước, quạt, máy nghiền, máy cắt cũng như các động cơ công suất lớn hoặc động cơ cần thay đổi tốc độ, lưu lượng.
Điều khiển bơm sinh hoạt, bơm cứu hỏa, bơm tăng áp, đài phun nước, hệ thống quạt thông gió, thông gió tầng hầm, quạt tăng áp cầu thang và hút khói hành lang…
