Đầu cáp trung thế Raychem

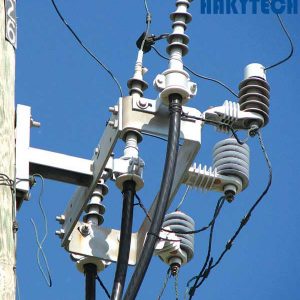

Nếu có yêu cầu trong việc đấu nối vào máy biến áp, cầu dao cách ly, cầu dao phụ tải. Hoặc các thiết bị khác đặt ở trên cột ngoài trời, … thì đầu cáp trung thế Raychem là sự lựa chọn vô cùng hợp lý, đáp ứng được yêu cầu đó. Vậy địa chỉ uy tín cung cấp đầu cáp trung thế Raychem ở đâu? Thiết bị điện Haky sẽ giúp bạn giải đáp thắc mắc đó qua bài viết sau

1. Giới thiệu khái quát về đầu cáp trung thế Raychem

1.1. Đầu cáp trung thế Raychem là gì?

Trên thị trường hiện nay thì có khá nhiều các loại đầu cáp và mỗi loại đầu cáp sẽ có mỗi công dung riêng. Đáp ứng phù hợp với nhu cầu sử dụng. Theo đó thì đầu cáp trung thế Raychem là phụ kiện của cáp điện, đi cùng với cáp điện, sử dụng với mục đích khôi phục phần tổn thương của cáp.

Cấu tạo chủ yếu bằng cao su Silicone/ EPDM thi công nhanh theo phương pháp co nguội/nhiệt. Được sử dụng nhiều trong lĩnh vực xây lắp điện, điện dân dụng và công nghiệp…

Tham khảo: Tủ điện chất lượng tại Thiết bị điện Haky

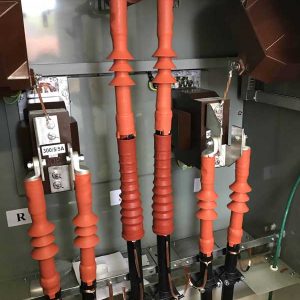

Chiếm được sự đánh giá cao về chất lượng từ khách hàng. Như là loại đầu đầu cáp làm bằng chất liệu cao su cách điện EPDM. Thường được sử dụng để đấu nối cáp ngăn cầu dao phụ tải lộ vào hoặc ngăn cầu dao phụ tải lộ ra của các tủ RMU lưới 22kV hay 24kV. Cáp này đã rất được ưa chuộng trên thị trường.

>> Tham khảo thêm: Phụ kiện cáp trung thế chính hãng, giá tốt tại Thietbidienhaky.com

1.2. Phân loại đầu cáp trung thế Raychem

Dựa vào cách sử dụng và đặc tính sản phẩm có thể chia đầu cáp trung thế Raychem thành 2 loại:

• Đầu cáp co rút nguội
• Đầu cáp co rút nhiệt

Để hiểu rõ hơn về công dụng của đầu cáp trung thế Raychem, Thiết bị điện Haky đi vào phân tích cấu tạo, chức năng của từng loại đầu cáp trên.

2. Đầu cáp trung thế Raychem co rút nguội

2.1. Cấu tạo chung

Đầu cáp trung thế Raychem co rút nguội làm bằng Cao su Silicone thi công nhanh theo phương pháp co nguội, được thiết kế phù hợp với tất cả các loại cáp trung áp có cấu trúc màn chắn kim loại, có hoặc không có giáp, lõi dẫn bằng đồng hoặc nhôm.

Có đặc tính làm kín (ống luôn trở lại trạng thái ban đầu và khả năng giữ kín xung quanh cáp kể cả khi cáp giãn nở do quá tải hoặc biến động bởi nhiệt độ)

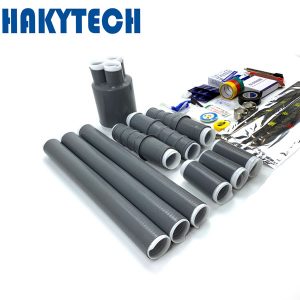

2.2. Các thành phần chính của đầu cáp trung thế Raychem co rút nguội

• Ống đầu cáp: Phương pháp thi công co rút nguội của ống đầu cáp đảm bảo độ tin cậy cao về cách điện và tạo ra hệ thống làm kín, chống ẩm rất tốt cho bề mặt cách điện của cáp. Ống đầu cáp co nguội được tích hợp thành một ống duy nhất gồm các tán cách điện bằng cao su silicone bao phủ bên ngoài lớp điều chỉnh điện trường có hằng số điện môi cao (High-K) và trong cùng là sườn lõi dây rút.

• Ống chia pha cáp: bằng cao su Silicone (cho cáp 3 pha): Làm bằng cao su silicone định hình sẵn với cổ chia 3 pha. Lắp đặt ống chia pha cáp sẽ tạo ra hệ thống làm kín chống ẩm tại vị trí chia pha cáp.
• Ống bao vỏ pha cáp: bằng cao su Silicone (cho cáp 3 pha) Ống này được thiết kế rất hiệu quả khi lắp đặt sẽ trượt nhẹ lên bề mặt lớp màn chắn đồng của pha cáp.

Các ống bao này là ống cách điện chống rò có tác dụng bảo vệ các pha cáp trước các tác động của môi trường như ẩm ướt, ăn mòn, ozon, tia tử ngoại, va chạm hay tác động nguy hiểm khác trong quá trình vận hành.

2.3. Phạm vi áp dụng

• Dùng cho cáp trung áp đến 36kV
• Cho cáp có cách điện: polyethylene, XLPE, EPR.
• Cho cáp 1, 3 lõi, màn chắn băng đồng hoặc sợi đồng, có hoặc không có giáp.
• Lõi dẫn bằng đồng hoặc nhôm.
• Lắp đặt cho những nơi có môi trường ô nhiễm, bụibẩn ….
• Dùng để đấu nối vào các thiết bị đóng cắt, máy biến áp, mô-tơ, thanh cái, đường dây trên không…

2.4. Đặc tính kỹ thuật

Những đầu cáp co nguội thường được dùng cho những áp lực mà nhiệt độ vận hành ở mức từ 90oC và quá tải ở 130oC.

Những đầu cáp trung thế Raychem co rút nguội có dòng định mức thường vượt quá định mức đầu cáp hoặc định mức của cáp được sử dụng.

Trong đầu cáp có một lớp hằng số điện môi cao được tích hợp với mục đích điều khiển điện trường xung quanh lớp cách điện dưới đầu cáp.

Điện trường trong cáp trung thế Raychem co rút nguội ngay dưới lớp High-K sẽ nhỏ hơn so với trường hợp cáp không có lớp High-K.

3. Đầu cáp trung thế Raychem co rút nhiệt

3.1. Cấu tạo chung

Đầu cáp trung thế Raychem co rút nhiệt sử dụng cho cáp trung thế co giáp hoặc không giáp, cấp điện áp đến 40.5kV. Đầu cáp làm bằng cao su Silicone/EPDM thi công nhanh theo phương pháp co nguội, được thiết kế phù hợp với tất cả các loại cáp trung áp có cấu trúc màn chắn kim loại, có hoặc không có giáp, lõi dẫn bằng đồng hoặc nhôm.

3.2. Phạm vi áp dụng

• Dùng cho cáp trung áp đến 40.5kV
• Cho cáp có cách điện: polyethylene, XLPE, EPDM
• Cho cáp 1, 3 lõi, màn chắn băng đồng hoặc sợi đồng, có hoặc không có giáp.
• Lõi dẫn bằng đồng hoặc nhôm.
• Lắp đặt cho những nơi có môi trường ô nhiễm, bụi bẩn ….
• Dùng để đấu nối vào các thiết bị đóng cắt, máy biến áp, mô-tơ, thanh cái, đường dây trên không…

3.3. Đặc tính kỹ thuật

Đầu cáp trung thế Raychem co rút nhiệt sử dụng cho các loại cáp lực có nhiệt độ vận hành liên tục ở 90oC và quá tải ở 130oC. Dòng định mức của đầu cáp bằng hoặc vượt dòng định mức của cáp được sử dụng.

Đầu cáp trung thế Raychem co rút nhiệt được tích hợp sẵn một lớp đặc biệt có hằng số điện môi cao (High-K) nhằm điều khiển điện trường xung quanh lớp cách điện dưới đầu cáp.

Điện trường trong cáp ngay dưới lớp High-K sẽ nhỏ hơn so với trường hợp cáp không có lớp High-K.

4. Các ưu điểm khi sử dụng đầu cáp trung thế Raychem

• Linh hoạt – lắp đặt nhanh chóng, phạm vi áp dụng
• Rộng, cho cáp tiết diện từ 25mm2 đến 630mm2.
• Lắp đặt rất đơn giản, không cần dụng cụ đặc biệt.
• Cáp đơn pha Cáp ba pha
• Không cần đèn khò hay nguồn nhiệt khác.
• Chống chịu rất tốt ozon và tia tử ngoại.
• Chống chịu hóa chất.
• Ổn định nhiệt rất tốt.
• Mức cách điện cao ở môi trường khô và ướt.
• Đáp ứng với các yêu cầu về bán kính uốn cong của
• Tất cả các nhà sản xuất cáp.
• Làm kín hiệu quả- đầu cáp vẫn duy trì tính đàn hồi
• Tạo áp lực rất tốt lên bề mặt cáp sau một thời gian dài vận hành ngoài trời.

5. Địa chỉ mua đầu cáp trung thế Raychem uy tín, chất lượng

Thiết bị điện Haky không ngừng hoàn thiện mình để mang đến cho khách hàng những sản phẩm đầu cáp trung thế Raychem chất lượng tốt nhất, giải pháp tối ưu nhất với giá cả hợp lý và dịch vụ chu đáo.

• Bảo hành sản phẩm 100%
• Đổi trả nếu giao hàng không chính xác
• Báo giá nhanh chóng, không làm trễ hẹn công trình.
