Khi thi công các hệ thống điện sẽ có rất nhiều những vật liệu phụ trợ cần đến và thang cáp là thành phần không thể thiếu để ta có một hệ thống điện tối ưu. Vậy thang máng cáp là gì và tác dụng của chúng như thế nào? Cùng Thiết bị điện Haky tìm hiểu ngay trong bài viết dưới đây.
1. Thang cáp điện là gì?

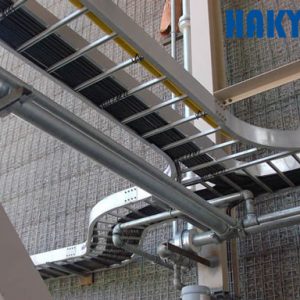

Thang máng cáp hay còn gọi là Cable Ladder, thang cáp điện, thang điện hoặc cable ladder là thang dẫn dùng cho việc lắp đặt hệ thống cáp điện, dây điện, phụ trợ cho ngành xây dựng, điện… của các công trình xây dựng như trường học, khu chung cư, cao ốc, văn phòng, nhà máy…
2. Cấu tạo thang cáp
Thang máng cáp được dùng cho các loại dây có lớp vỏ bọc cách điện tốt như XLPE, cấu tạo bao gồm:

- Co ngang (Cút ngang 900): Co ngang hay còn gọi là co L (Horizontal Elbow) dùng để chuyển hướng hệ thống thang cáp theo hướng vuông góc trên cùng một mặt phẳng.
- T ngang (Cút ngang chữ T): Tê thang cáp hay còn gọi là ngã ba (Horizontal Tee) dùng để chia hệ thống thành ba hướng trên cùng một mặt phẳng.
- Ngã tư ngang (Cút ngang chữ Thập): Thập thang cáp hay còn gọi là ngã tư (Horizontal Cross) dùng để chia hệ thống thang cáp thành bốn hướng trên cùng một mặt phẳng.
- Giảm đều (Center Reducer): Nối giảm đều thang cáp dùng giảm chiều rộng của thang cáp. Bên cạnh đó, nó còn có thể giúp vừa giảm chiều rộng vừa giảm chiều cao trong hệ thống thang cáp một cách hiệu quả
- Giảm phải (Right Reducer): Hỗ trợ giảm kích thước của thang cáp ở phía bên phải.
- Giảm trái (Left Reducer): Hỗ trợ giảm kích thước của thang cáp ở phía bên trái.
- T thẳng đứng – Ngã ba đứng (Vertical Tee): Tê đứng dùng để chuyển hướng hệ thống thang cáp theo hướng thẳng đứng.
- Co lên (Vertical Internal Elbow): Co lên thang cáp hay còn gọi là co trong, co bụng dùng để chuyển hướng hệ thống thang cáp vuông góc với mặt phẳng ban đầu theo hướng lên trên.
- Co xuống (Vertical External Elbow): Co xuống hay còn gọi là co ngoài, co lưng dùng để chuyển hướng hệ thống thang cáp vuông góc với mặt phẳng ban đầu theo hướng xuống dưới.
- Nối thang cáp: Là lựa chọn tốt nhất khi cần nối thang cáp, máng cáp, khay cáp điện lại với nhau.

3. Thông số kỹ thuật thang cáp điện
- Vật liệu: Tôn đen sơn tĩnh điện; tôn ZAM; tôn mạ kẽm; thép không gỉ (Inox) 201, 304, 316; tôn mạ kẽm nhúng nóng.
- Chiều dài tiêu chuẩn: 2.5m hoặc theo yêu cầu
- Kích thước chiều rộng: 100 ÷ 1500mm.
- Kích thước chiều cao: 50 ÷ 200 mm.
- Độ dày vật liệu: 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm.
- Màu thông dụng: Ghi, trắng, kem nhăn, xám, cam hoặc màu của vật liệu. Các màu khác theo yêu cầu của khách hàng.
Dưới đây là một số quy cách thông dụng, quy cách khác theo yêu cầu của khách hàng.
Hình ảnh Thang cáp | Rộng (mm) | Cao (mm) | Dày (mm) | Dài (mm) |
![]() |
100 | 50
75 100 120 150 200 |
1.0
1.2 1.5 2.0 2.5 |
1250
2500 3000 |
150 | ||||
200 | ||||
250 | ||||
300 | ||||
450 | ||||
600 | ||||
750 | ||||
900 | ||||
1000 | ||||
1200 | ||||
1500 |
4. Ứng dụng thang cáp
- Thang máng cáp thường được dùng trong hệ thống cáp điện của các khu công nghiệp, xưởng sản xuất, tòa nhà, chung cư, bệnh viện….
- Thang máng cáp dùng để lắp đặt và bảo vệ các loại dây cáp chuyên phân phối điện hay các tín hiệu truyền thông.
- Thang máng cáp dùng quản lý dây cáp trong công nghiệp, dịch vụ thương mạnh…

5. Ưu điểm thang cáp điện Thiết bị điện Haky
5.1 Tiết kiệm chi phí thiết kế
Sử dụng thang máng cáp cho hệ thống dây dẫn giúp đơn giản hoá việc thiết kế hệ thống dây dẫn tổng. Thiết kế hệ thống ống dẫn cáp có thể sẽ tương đối phức tạp do những hộp nối cáp hộp, kéo cáp và những giá đỡ cho hệ thống ống dẫn cáp.
5.2 Tiết kiệm chi phí mua sắm vật liệu
Chi phí những thành phần cần thiết để lắp đặt hệ thống thang máng cáp thấp hơn rất nhiều so với hệ thống ống dẫn cáp. Ít các thành phần khác nhau hơn sẽ giúp làm tiết kiệm được nhiều chi phí hơn trong việc xác định, đặt hàng, tiếp nhận, lưu trữ cũng như phân phối những thiết bị này trong suốt quá trình thiết kế, mua nguyên vật liệu và lắp đặt.
5.3 Tiết kiệm chi phí lắp đặt
Việc lắp đặt hệ thống thang máng cáp sẽ tiết kiệm được nhiều thời gian và chi phí hơn nhiều so với hệ thống ống dẫn cáp tương đương. Đồng thời, yêu cầu về kinh nghiệm của thợ điện lắp đặt thang máng cáp cũng không đòi hỏi quá cao như với hệ thống ống dẫn thông thường.
5.4 Tiết kiệm chi phí trong việc bảo trì
Sự hư hỏng của lớp vỏ cách điện của dây dẫn bên trong hệ thống dây điện máng cáp rất ít khi xảy ra. Trong khi đó dây dẫn trong hệ thống ống dẫn cáp có thể bị hư hỏng trong quá trình kéo vào đường ống dẫn.

6. Thiết bị điện Haky – Cung cấp thang cáp chất lượng giá tốt
Hiện nay, do nhu cầu sử dụng thang máng cáp trong quá trình xây dựng và lắp đặt hệ thống điện của các công trình đang được tăng cao. Nhằm đáp ứng nhu cầu khách hàng, thiết bị điện Haky nhận sản xuất thang máng cáp theo yêu cầu, đạt tiêu chuẩn thiết kế với chi phí tối ưu nhất. Chúng tôi cam kết:
- Cung cấp các sản phẩm dịch vụ có chất lượng tốt nhất. Các sản phẩm không vi phạm bản quyền, thương hiệu, nhãn mác…
- Bảo hành 12-18 tháng.
- Giao hàng đúng tiến độ. Miễn phí giao hàng trong nội thành.
- Cung cấp đầy đủ về chứng nhận chất lượng sản phẩm (C/Q).
- Cung cấp thông tin về nguồn gốc xuất xứ hàng hóa rõ ràng (C/O).
- Cung Cấp giấy tờ ủy quyền trực tiếp từ nhà sản xuất, hãng sản xuất.
- Dịch vụ kỹ thuật chính xác, nhanh chóng, tận tình, chu đáo.
- Sản phẩm có giá thành tốt, cạnh tranh trên thị trường.
- Chế độ bảo hành chu đáo trong các trường hợp phát sinh lỗi từ nhà sản xuất
Thiết bị điện Haky là đơn vị cung cấp thang máng cáp chính hãng, chất lượng hàng đầu trên thị trường hiện nay. Gọi ngay cho chúng tôi qua hotline 0932.398.236 – 02439995438 hay truy cập qua website Thietbidienhaky.com để được hỗ trợ nhanh nhất.
