Đầu cáp trung thế

Hệ thống truyền tải điện quốc gia đóng một vai trò vô cùng quan trọng trong việc cung cấp điện đến với từng gia đình, các trung tâm công nghiệp hay trường học,… Việc tìm hiểu kỹ về các thiết bị điện năng là việc không thể bỏ qua. Đầu cáp trung thế là phụ kiện điện cáp không thể thiếu trong quá trình thi công các trạm trung thế. Dưới đây,Thiết bị điện Haky sẽ chia sẻ đến bạn đọc những kiến thức về thiết bị điện áp này.

1. Đầu cáp trung thế là gì?

Đầu cáp là phụ kiện của cáp điện sử dụng với mục đích khôi phục phần tổn thương của cáp, thi công nhanh theo phương pháp co/ nguội nhiệt. Hiện nay, đầu cáp trung thế được sử dụng nhiều trong lĩnh vực xây lắp điện dân dụng và điện công nghiệp

>> Tham khảo thêm: Các loại phụ kiện cáp trung thế tại Thietbidienhaky.com

2. Cấu tạo của đầu cáp trung thế

Đầu cáp trung thế có cấu tạo: Ruột dẫn; Lớp cách điện; Màn chắn kim loại; Lớp bọc (lớp lót/ lớp phân cách); Áo giáp; Lớp vỏ bọc ngoài cùng.

2.1 Phần ruột dẫn

Ruột dẫn đầu cáp trung thế được làm bằng nguyên liệu đồng (Cu) hoặc nhôm (Al), được bện chặt nén tròn hoặc nén kiểu segments để phù hợp với tiêu chuẩn quốc tế. Ngoài ra, các nhà cung cấp thiết bị điện có thể sản xuất theo yêu cầu của khách hàng.

2.2 Lớp cách điện

Được làm từ chất liệu Polyethylene siêu sạch theo liên kết ngang: Màn chắn cách điện, cách điện, màn chắn lõi: Màn chắn cách điện, cách điện, màn chắn lõi được đùn đồng thời. Điều này sẽ giúp bảo đảm không có các khoảng trống giữa tất cả các lớp ở tất cả các vị trí. Việc đùn cũng diễn ra trong một quá trình.

Quy trình đùn ở trên được thực hiện với hệ thống tia X, áp suất không khí đạt tiêu chuẩn (được đặt dưới sự điều khiển nhất định).

Tùy theo yêu cầu của khách hàng, nhà sản xuất có thể cách điện theo kiểu Tree-XLPE.

2.3 Màn chắn kim loại

Với chất liệu làm từ kim loại, lớp màn chắn cách điện sử dụng sợi đồng, lớp băng đồng hay lớp vỏ chì để áp bên ngoài nhằm bao bọc, bảo vệ phần bên trong cáp trung thế.

2.4 Lớp bọc lót (Lớp phân cách)

Lớp bọc được làm từ nhựa PVC hay nhựa Polyethylene, có tác dụng cách điện, bảo đảm các nguồn điện không bị lọt ra ngoài.

Đối với các khách hàng không yêu cầu gì về lớp phân cách này, thì lớp vỏ ngoài cùng sẽ được bọc trực tiếp ngoài lớp màn chắn kim loại. Chúng có thứ tự lần lượt là: Ruột dẫn → Cách điện → Màn chắn kim loại → Lớp vỏ ngoài cùng.

2.5 Lớp áo giáp

Là lớp bảo vệ toàn bộ phần lõi của cáp, được cấu thành từ những sợi thép/ băng thép- giúp ngăn các tác nhân cơ học bên ngoài ảnh hưởng tới lõi cáp.

Trong trường hợp đầu cáp trung thế được sản xuất để phù hợp với với dòng điện và là đơn lõi, thì lớp áo giáp sẽ được sản xuất đặc thù bằng việc sử dụng: băng nhôm sợi nhôm là các vật liệu không nhiễm từ.

(Có thể tham khảo hình ảnh mình họa của phần 2.4)

2.6 Lớp vỏ bọc ngoài cùng

Lớp vỏ bọc ngoài cùng được làm từ PE hoặc PVC. Các đầu cáp trung thế này được sản xuất trong điều kiện có lửa với các đặc tính đặc biệt như: chậm cháy, cáp ít khói hoặc cáp không có khói, tỏa ra ít khí độc. Ngoài ra, một số loại cáp còn sản xuất với đặc tính chống mối mọt tấn công.

(Có thể tham khảo hình ảnh mình họa của phần 2.4)

3. Tiêu chuẩn của đầu áp trung thế

Tất cả các loại đầu cáp trung thế đầu được sản xuất với những tính năng, đặc tính chuyên biệt – để có thể thích nghi với môi trường, cũng như điều kiện khí hậu khác nhau.

• Tiêu chuẩn áp dụng: TCVN 5935-1995/ IEC502.
• Trong điều kiện có lửa, đơn vị sản xuất đầu cáp trung thế sẽ cho ra các loại cáp chậm cháy, cáp không khói hoặc ít khói, cáp không tỏa ra khí độc.
• Trong điều kiện môi trường ẩm ướt sẽ sản xuất cáp chống mối mọt.

Ngoài ra, còn một số yêu cầu khác như:

• Nhiệt độ cao nhất trong trường hợp làm việc dài hạn: 90 độ C.
• Nhiệt độ cực đại trong trường hợp ngắn mạch là 250 độ C (thời gian ≤ 5 giây)
• Điện áp từ 3.6/6 (7.2) kV đến 20/35 (40,5) kV.
• Nếu khách hàng yêu cầu thêm về việc chống thấm, thì hệ thống cáp phải đạt tiêu chuẩn thử nghiệm TCVN 5935-2:2013 /IEC 60502-2:2005.

4. Các loại đầu cáp trung thế và đặc tính kỹ thuật

Có rất nhiều loại đầu cáp trung thế với tên gọi và thương hiệu khác nhau, để dễ dàng trong việc tìm mua đầu cáp phù hợp, bạn có thể tham khảo các đầu cáp trung thế và đặc tính kỹ thuật của chúng:

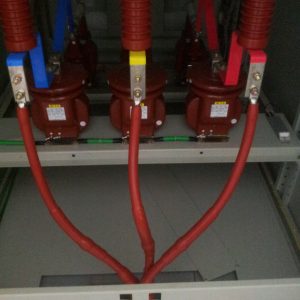

4.1 Đầu cáp co nhiệt

Đầu cáp co nhiệt được sử dụng cho cáp trung thế co giáp hoặc không giáp, cấp điện áp đến 40.5KV.

Phạm vi sử dụng:

• Được dùng cho cáp trung áp 40.5KV.
• Cho cáp cách điện polyethylene, XLPE, EPDM.
• Lõi dẫn bằng đồng hoặc nhôm.
• Lắp đặt ở những nơi có bụi bẩn, ô nhiễm.
• Có thể dùng cho các thiết bị đóng ngắt, máy biến áp, mô tơ, đường dây trên không…

Đặc tính kỹ thuật:

• Đầu cáp được sử dụng cho các loại áp lực có nhiệt độ vận hành 90ºC và quá tải ở 130ºC. Cùng với đó, đầu áp được tích hợp một lớp đặc biệt có hằng số điện môi cao (High-K) nhằm điều khiển điện trường xung quanh lớp cách điện dưới đầu cáp.

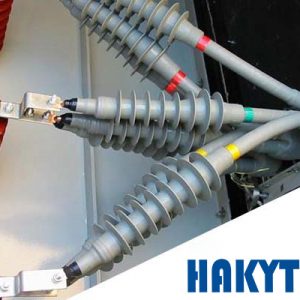

4.2 Đầu cáp co nguội

Đầu cáp co nguội là một trong những loại đầu cáp chuyên sử dụng cho cáp trung thế có giáp hoặc không giáp với mức điện áp đến 36kV. Loại đầu cáp này thường làm từ chất liệu cao su (Silicone), được thi công theo phương pháp co nguội , thiết kế thường thích hợp với các loại đầu cáp trung thế có cấu trúc màn chắn kim loại, có thể có hoặc không có giáp, lõi dẫn đồng hoặc nhôm.

Đặc tính kỹ thuật:

• Những đầu cáp co nguội thường được dùng cho những cáp lực mà nhiệt độ vận hành ở mức từ.
• 90ºC và quá tải ở 130ºC. Những đầu cáp này có dòng định mức thường vượt quá định mức đầu cáp hoặc định mức của cáp được sử dụng. Trong đầu cáp cơ một lớp hằng số điện môi cao được tích hợp với mục đích điều khiển điện trường xung quanh lớp cách điện dưới đầu cáp.
• Điện trường trong cáp ngay dưới lớp High-K sẽ nhỏ hơn so với trường hợp cáp không có lớp High-K.

4.3 Đầu cáp Elbow

Đầu cáp Elbow là đầu cáp chuyên dùng để đấu nối cáp ngầm vào tủ trung thế RMU. Như tủ RMU ABB, tủ RMU Schneider, tủ RMU Siemens,… điện áp đến 24kV. Chiếm được sự đánh giá cao về chất lượng từ khách hàng. Loại đầu cáp này thường được sử dụng để đấu nối cáp ngăn cầu dao phụ tải lộ vào hoặc ngăn cầu dao phụ tải lộ ra của các tủ RMU lưới 22kV hay 24kV.

Đặc tính kỹ thuật:

• Thực hiện chức năng chấm dứt cáp nguồn. Tại một thiết bị hoặc tại một thiết bị đường giao nhau của cáp điện với hệ thống trên không.

4.4 Hộp nối cáp ngầm 3M

Đặc trưng của hộp nối cáp trung thế 3M là linh hoạt, lắp đặt nhanh chóng, phạm vi áp dụng rộng cho cáp tiết diện từ 25mm2 đến 630mm2. Việc thi công lắp đặt rất đơn giản, không cần dụng cụ đặc biệt.

Đặc tính kỹ thuật:

• Dòng định mức của đầu cáp QTII (X) bằng hoặc vượt dòng định mức của cáp được sử dụng.
• Đầu cáp 3M QTII (X) được tích hợp sẵn một lớp đặc biệt có hằng số điện môi cao (High-K) nhằm điều khiển điện trường xung quanh lớp cách điện dưới đầu cáp.
• Ngoài ra còn có các loại đầu cáp trung thế có chức năng thích hợp cho dòng điện trung thế như: Đầu cáp trung thế Raychem; Đầu cáp trung thế Nexans – Euromold; Đầu cáp Tplug.

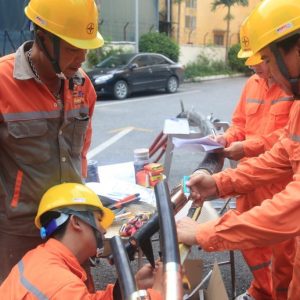

5. Thi công đầu cáp trung thế 3M

Để thi công đầu cáp trung thế 3M cần phải đảm bảo theo đúng yêu cầu kỹ thuật và tuân theo các bước:

• Bước 1: Chuẩn bị cáp, dùng thước đo chuẩn xác đoạn cáp cần cắt.
• Bước 2: Bóc lớp vỏ PVC, hãy đảm bảo rằng không chạm vào băng đồng hay lớp cách điện.
• Bước 3: Bóc lớp bán dẫn, đây là bước cần đến dụng cụ chuyên dùng để thực hiện để không phạm vào lớp cách điện.
• Bước 4: Tiến hành tách lớp cách điện đầu coss hay connector. Lưu ý không phạm vào lớp đồng.
• Bước 5: Chọn đúng đai ép, sử dụng dụng cụ thủy lực để ép đầu coss hay connector.
• Bước 6: Vệ sinh toàn bộ bộ bán dẫn đã lột.
• Bước 7: Lắp ráp dụng cụ đầu cáp trung thế theo hướng dẫn.
• Bước 8: Gia nhiệt đối với hộp đầu cáp, nối cáp co nhiệt hoặc rút đối với co rút nguội.

6. Báo giá đầu cáp trung thế

Đầu cáp trung thế có nhiều loại, tuỳ thuộc vào từng loại, độ dài cũng như đơn vị cung cấp mà giá đầu cáp sẽ có sự chênh lệch ít nhiều.

Thông thường, giá đầu cáp từ 1,2 triệu đến vài triệu. Để được tư vấn chi tiết hơn về sản phẩm phù hợp với công trình và nhận được bảng giá chi tiết. Hãy liên hệ ngay với Thiết bị điện Haky qua số hotline: 0932 398 23.

7. Những lợi ích khi mua đầu cáp trung thế tại Thiết bị điện Haky

Thông thường, khi mua các sản phẩm thiết bị điện, khách hàng sẽ cân nhắc rất kỹ đơn vị cung cấp. Bởi vì sản phẩm cần đảm bảo chất lượng tốt, an toàn tuyệt đối trong quá trình sử dụng.

Thiết bị điện Haky tự hào là công ty, đơn vị cung cấp các thiết bị điện chất lượng, giá tốt nhất trên thị trường. Chúng tôi cam kết:

• Cung cấp các sản phẩm dịch vụ có chất lượng tốt nhất.
• Bảo hành 12-18 tháng.
• Giao hàng đúng tiến độ. Miễn phí giao hàng trong nội thành.
•  Cung cấp đầy đủ về chứng nhận chất lượng sản phẩm (C/Q).
•  Cung cấp thông tin về nguồn gốc xuất xứ hàng hóa rõ ràng (C/O).
•  Cung Cấp giấy tờ ủy quyền trực tiếp từ nhà sản xuất, hãng sản xuất.
•  Các sản phẩm không vi phạm bản quyền, thương hiệu, nhãn mác…
•  Dịch vụ kỹ thuật chính xác, nhanh chóng, tận tình, chu đáo.

Trên đây là những chia sẻ của chúng tôi về cấu tạo, tiêu chuẩn cũng như báo giá đầu cáp trung thế. Để được tư vấn và hỗ trợ về sản phẩm Quý khách vui lòng liên hệ Thiết bị điện Haky ngay để nhận được ưu đãi tốt nhất!
